Экг горизонтальное положение эос что это значит

Патологические отклонения оси: о чем они говорят и каковы последствия?

Непосредственно ситуация не может служить основанием для постановки конкретного диагноза, только указывая на наличие электрических нарушений. Ни один кардиолог не станет убеждать вас в наличии патологии только по ЭОС. Чтобы установить факт заболевания, необходимо подкрепить заключение обследования правильным клиническим опросом и дополнительными диагностическими мерами.

На положение ЭОС влияет ряд факторов:

• врожденные сердечные пороки;
• вторичные изменения в анатомических соотношениях между правыми и левыми отделами сердца;
• аномальное расположение органов в грудной полости (декстрокардия, викарная эмфизема после лобэктомии);
• деформация грудной клетки (кифоз, сколиоз, килевидное или воронкообразное искривление);
• сбои в проводящей системе органа (особенно в пучках Гисса), которые вызывают нарушения сердцебиения;
• кардиомиопатии различного генеза;
• длительный анамнез гипертонической и ишемической болезни сердца (ИБС);
• хроническая сердечная недостаточность;
• болезни органов дыхания с обструктивным компонентом (ХОБЛ, бронхиальная астма, эмфизема);
• декомпенсированная печеночная недостаточность (асцит, метеоризм).

При каких заболеваниях наблюдаются нарушения?

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30 0 ) имеет несколько причин:

1. Гипертрофия левой половины сердца. Угол α прямо пропорционален степени роста массы ЛЖ. Патология развивается при идиопатической кардиомиопатии, артериальной гипертензии, чрезмерных нагрузках («спортивное сердце»), ИБС, кардиосклерозе.
2. Инфаркт миокарда (с некрозом по задней стенке).
3. Патология внутрисердечной проводимости. Чаще всего это блокада левой ножки или передне-верхней ветви пучка Гисса.
4. Желудочковая тахикардия.
5. Клапанные пороки сердца.
6. Миокардит.

Выделяют также резкое отклонение ЭОС влево, когда угол α >-30 0 .

Отклонение электрической оси сердца вправо (правограмма) (угол α > +90 0 ) наблюдается при:

1. Сбоях в проведении нервного импульса по волокнам пучка Гисса.
2. Стенозе легочного ствола (когда повышается давление в правом желудочке).
3. ИБС.
4. Инфаркте миокарда правых отделов.
5. Кардиореспираторных заболеваниях, сформировавших «легочное сердце» (при этом ЛЖ неполноценно функционирует и возникает перегрузка правого желудочка).
6. Тромбоэмболии ветвей легочной артерии (из-за закупорки нарушается газообмен в легких, сужаются сосуды малого круга кровообращения и возникает перегрузка ПЖ).
7. Стенозе митрального клапана (после ревматической лихорадки). Срастание между собой створок препятствует полноценному изгнанию крови с левого предсердия, что вызывает легочную гипертензию и перегружает ПЖ.

Резкое отклонение ЭОС вправо наблюдается при значении угла α = +120 0 .

Стоит помнить, что ни одно с вышеперечисленных заболеваний не может быть диагностировано на основании исключительно положения ЭОС. Этот параметр – только вспомогательный критерий при выявлении любого патологического процесса.

Что такое электрическая ось сердца?

ЭОС – суммарный (превалирующий) вектор всех электроимпульсов, которые наблюдаются в кардиальной системе проведения за один цикл сокращения. Зачастую этот показатель идентичен электрической позиции сердца (ЭПС) – ориентации результирующего вектора импульсов из желудочков относительно оси I отведения на ЭКГ.

В миокарде, как и других мышцах организма, во время сокращения возникают биоэлектрические токи (потенциалы действия). Именно их электрокардиограф регистрирует и записывает на специализированную пленку в виде ЭКГ.

Импульс генерирует водитель ритма (синусовый узел), откуда по нервным путям сердца возбуждение достигает предсердия, а далее – атриовентрикулярного узла (AV). Это соединение тормозит передачу, дабы сокращение следовало после расслабления предсердий, что обеспечивает односторонний и непрерывный ток крови по сердечным камерам.

На ЭКГ электроимпульсы отображаются в форме разнонаправленных зубцов:

• позитивные – P, R, T – направлены вверх по отношению к изолинии;
• негативные – Q, S.

ЭДС – нестабильная величина, ее направление меняется на протяжении всего сердечного цикла. При суммации всех моментных ориентаций импульсов (по правилам сложения) получается вектор, соответствующий среднему показателю ЭДС в течение полного периода деполяризации – ЭОС (направление электродвигательной силы во время регистрации QRS на ЭКГ).

При записи ЭКГ электроды располагаются в трех отведениях, регистрирующих разницу потенциалов:

• I – левая-правая рука;
• II – левая нога – правая рука;
• III – левая нога – левая рука.

Такое размещение формирует трехмерное расположение векторов ЭДС на туловище, что образует «треугольник Эйнтховена». Если уложить ЕДС в такую форму, то угол α (альфа) между электродвижущей силой и горизонталью I-го отведения и будет выражать отклонение ЭОС.

Также угол α ориентировочно определяют по шестиосевой координатной системе Бейли или с помощью специальных таблиц. За неимением под рукой вышеперечисленных приспособлений, ориентацию ЭОС устанавливают по измерению высоты зубцов R и S в I и III стандартных отведениях:

• RII=RI+RIII – нормальное расположение оси;
• RI>RII>RIII, SIII>RIII – левостороннее отклонение ЭОС;
• RIII>RI, SI>SIII – ЭОС отклоняется вправо.

Резкое (или экстремальное) отклонение ЭОС

При резком отклонении ЭОС с углом +180 максимальная положительная сумма R-(Q+S) в aVR отведении, максимальная отрицательная сумма R-(Q+S) в I отведении. Алгебраическая сумма зубцов R — (Q+S) равна или близка к нулю в  отведении aVF.

ЭКГ 9. Резкое отклонение ЭОС. Угол равен +180

При резком отклонении ЭОС с углом -90 максимальная положительная сумма R-(Q+S) в отведениях aVR и aVL, максимальная отрицательная сумма R-(Q+S) в отведении aVF. Алгебраическая сумма зубцов R — (Q+S) равна или близка к нулю в I отведении.

В примере на ЭКГ 10 смещение ЭОС влево несколько больше, чем -90.

ЭКГ 10. Резкое отклонение ЭОС. Угол отклонения -100

На ЭКГ 4 наиболее высокий зубец R в отведении aVR и несколько ниже в отведении aVL. Максимально отрицательная сумма зубцов QRS в отведениях II и aVF. Таким образом, ЭОС направлена от отведений II и aVF в сторону отведения aVR (красная стрелка на диаграмме справа). Поэтому на ЭКГ 4 резкое (или экстремальное) отклонение ЭОС: угол отклонения составляет -100. Приведенная кардиограмма снята у пациента с тяжелой легочной патологией с перегрузкой правых отделов сердца.

Основные критерии для определения положения электрической оси сердца на ЭКГ:

• Положение ЭОС определяется по отведениям от конечностей: I, II, III, aVF, aVL, aVR.
• Положительный полюс I стандартного отведения принят за нулевую точку отсчета. По отношению к этой точке определены координаты остальных отведений от конечностей.
  • I отведение: 0.
  • II отведение: +60.
  • III отведение: +120.
  • aVL отведение: -30.
  • aVF отведение: +90.
  • aVR отведение: -150.
• ЭОС направлена от отведения, в котором сумма зубцов QRS наименьшая (отрицательная), по направлению к отведению, в котором сумма зубцов QRS наибольшая (положительная), и перпендикулярно отведению, в котором сумма зубцов QRS равна нулю.
• Для диагностических целей используют следующие оценки положения электрической оси сердца.
  • Нормальное положение ЭОС: от -30о до 90о.
  • Отклонение ЭОС влево: от -30о до -90о.
  • Отклонение ЭОС вправо: от 90о до 180о.
  • Резкое (или экстремальное) отклонение ЭОС: от -90о до 180о.

Экг эос — когда проводиться процедура, расшифровка результатов

Мысленно поместим результирующий вектор возбуждения желудочков внутрь треугольника Эйнтховена. Угол, образованный направлением результирующего вектора иосью I стандартного отведения, и есть искомый угол альфа.

Угол альфа

Величину угла альфа находят по специальным таблицам или схемам, предварительно определив на электрокардиограмме алгебраическую сумму зубцов желудочкового комплекса (Q R S) в I и III стандартных отведениях.

Найти алгебраическую сумму зубцов желудочкового комплекса достаточно просто: измеряют в миллиметрах величину каждого зубца одного желудочкового комплекса QRS, учитывая при этом, что зубцы Q и S имеют знак минус (—), поскольку находятся ниже изоэлектрической линии, а зубец R — знак плюс ( ).

Алгебраическая сумма зубцов отведений I и III

Далее, сопоставляя найденную алгебраическую сумму зубцов для I и III стандартных отведений, по таблице определяют значение угла альфа. В нашем случае он равен ми-нус 70°.

Визуальное определение угла альфа

Есть еще один самый простой и любимый студентами метод определения положения ЭОС с помощью карандаша. Он бывает действенным не во всех случаях, но иногда упрощает определение сердечной оси, позволяет определить нормальная она или есть смещение.

Противоположную заостренную часть карандаша направляем на зубец R в то отведение, где он максимальный. Если не пишущая часть карандаша находится в правом верхнем углу, а заострённый кончик пишущей части в левом нижнем, то такое положение говорит о нормальном положении оси сердца.

Мысленно поместим результирующий вектор возбуждения желудочков внутрь треугольника Эйнтховена. Угол, образованный направлением результирующего вектора иосью I стандартного отведения, и есть искомый угол альфа.Угол альфа

Найти алгебраическую сумму зубцов желудочкового комплекса достаточно просто: измеряют в миллиметрах величину каждого зубца одного желудочкового комплекса QRS, учитывая при этом, что зубцы Q и S имеют знак минус (—), поскольку находятся ниже изоэлектрической линии, а зубец R — знак плюс ( ).

Предсердные экстрасистолы

1)зубец P расположен перед комплексом QRS;

2)форма зубца Р в пределах одного отведения отличается от синусового, (изменяется форма, амплитуда и полярность);

3)интервал PQ предсердной экстрасистолы в пределах нормы, или укорочен;

4)комплекс QRS не изменѐн;

5)компенсаторная пауза, как правило, неполная.

1)наличие перед каждым тахикардитическим комплексом QRS зубца P измененной формы или полярности (например, отрицательный P в отведениях II, III, aVF);

2)желудочковые комплексы QRS не изменены;

3)возможно удлинение интервала PQ более 0,20 сек.

Частота предсердной тахикардии относительно небольшая и редко превышает 130 в мин. Если зубцы P во время пароксизма последовательно меняют форму или даже полярность, можно думать о многофокусной

(политопной) предсердной тахикардии.

Таблица определения положения электрической оси сердца (по Дьеду)

Таблица определения угла альфа

Если угол альфа находится в пределах 50—70°, говорят о нормальном положении электрической оси сердца (электрическая ось сердца не отклонена), или нормограмме.

При отклонении электрической ось сердца вправо угол альфа будет определяться в пределах 70—90°. В обиходе такое положение электрической оси сердца называют правограммой.

Если угол альфа будет больше 90° (например, 97°), считают, что на данной ЭКГ имеет место блокада задней ветви левой ножки пучка Гиса.

Изменение угла альфа в пределах 0 — минус 30° свидетельствует о резком отклонении электрической оси сердца влево или, иными словами, о резкой левограмме.

И наконец, если значение угла альфа будет меньше минус 30° (например, минус 45°) — говорят о блокаде передней ветви левой ножки пучка Гиса.

Пределы отклонения электрической оси сердца

Определение отклонения электрической оси сердца по углу альфа с использованием таблиц и схем производят в основном врачи кабинетов функциональной диагностики, где соответствующие таблицы и схемы всегда под рукой.

Однако определить отклонение электрической оси сердца можно и без необходимых таблиц.

Говорят о «желудочковом комплексе R-типа», подразумевая, что в данном желудочковом комплексе более высоким является зубец R. Напротив, в «желудочковом комплексе S-типа» определяющим зубцом комплекса QRS является зубец S.Сопоставление зубцов R и S комплекса QRS

Лечение

Отклонение электрической оси сердца влево от нормального положения само по себе не является заболеванием. Это признак, определяемый при помощи инструментального исследования, который позволяет выявить нарушения в работе сердечной мышцы.

Окончательный диагноз врач ставит только после проведения дополнительных исследований. Тактика лечения направлена на устранение основного заболевания.

Ишемия, сердечная недостаточность и некоторые кардиопатии лечатся при помощи лекарственных препаратов. Дополнительное соблюдение диеты и здорового образа жизни
приводит к нормализации состояния пациента.

В тяжелых случаях требуется оперативное вмешательство
, например, при врожденных или приобретенных пороках сердца. При тяжелом нарушении проводящей системы может понадобиться трансплантация кардиостимулятора, который будет подавать сигналы непосредственно на миокард и вызывать его сокращение.

Чаще всего отклонение не является угрожающим симптомом. Но если ось меняет свое положение резко
, достигает значений более 90 0 , то это может свидетельствовать о блокаде ножек пучка Гисса и грозит остановкой сердца. Такой пациент требует срочной госпитализации в отделение интенсивной терапии. Резкое и выраженное отклонение электрической оси сердца влево выглядит так:

Обнаружение смещения электрической оси сердца не повод для беспокойства. Но при выявлении этого признака следует немедленного обратиться к врачу для дальнейшего обследования
и выявления причины такого состояния. Ежегодные плановые проведения электрокардиографии позволяют своевременно обнаружить нарушения в работе сердца и незамедлительно начать терапию.

Для определения направления ЭОС существует система координат, которая располагается на всей грудной клетке.

При электрокардиографии врач может установить электроды по системе координат, при этом будет понятно, где находится угол оси, то есть места, где электрические импульсы сильнее всего.

Это означает, что более сильные электрические процессы происходят именно в левом желудочке, и соответственно электрическая ось направлена туда.

Может быть отклонение и больше 0-900 со значением +, так как нужно учитывать индивидуальные особенности организма каждого человека.

Врач может сделать такое заключение:

• нет отклонений;
• полуветрикальное положение;
• полугоризонтальное положение.

Все эти заключения являются нормой.

Что касается индивидуальных особенностей, то отмечают, что у людей высокого роста и худощавого телосложения ЭОС находится в полувертикальном положении, а у людей, которые ниже и при этом они коренастого телосложения ЭОС имеет полугоризонтальное положение.

Патологическое состояние выглядит как резкое отклонение влево или вправо.

7Причины отклонения ЭОС влево

Отклонение ЭОС под углом от -15 до -30 иногда называют небольшим отклонением влево, а если угол составляет от -45 до -90 — говорят о значительном отклонении влево. Каковы основные причины данного состояния? Рассмотрим их подробнее.

1. Вариант нормы;
2. БПВ левой ножки пучка Гиса;
3. Блокада левой ножки пучка Гиса;
4. Гипертрофия левого желудочка;
5. Позиционные изменения, связанные с горизонтальным расположением сердца;
6. Некоторые формы желудочковой тахикардии;
7. Пороки развития эндокардиальных подушек.

zabserdce.ru

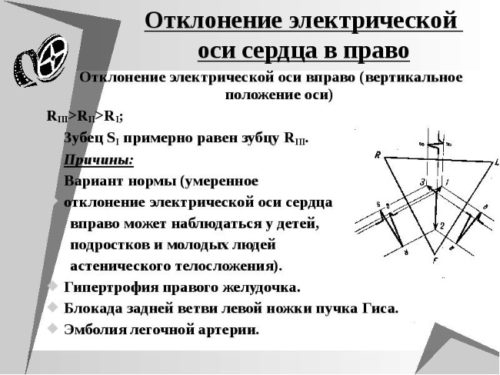

Критерии отклонения электрической оси сердца у взрослых вправо:

• Ось сердца расположена под углом от 91 до 180;
• Отклонение электрической оси под углом до 120 иногда называют небольшим отклонением её вправо, а если угол составляет от 120 до 180 — значительным отклонением вправо.

Наиболее частыми причинами отклонения ЭОС вправо могут стать:

1. Вариант нормы;
2. Гипертрофия правого желудочка;
3. Блокада задне-верхнего разветвления;
4. Эмболия лёгочной артерии;
5. Декстрокардия (правостороннее расположение сердца);
6. Вариант нормы при позиционных изменениях, связанных с вертикальным расположением сердца из-за эмфиземы, ХОБЛ, других легочных патологиях.

Такие резкие изменения могут свидетельствовать о каких-либо нарушениях в работе сердца и требуют скорейшей дополнительной диагностики и дообследования.

Когда ЭОС отклоняется резко влево, то это может означать, что есть определенные заболевания, а именно гипертрофия ЛЖ.

При этом состоянии полость растягивается, увеличивается в размерах. Иногда это происходит из-за перегрузки, но может быть и следствием какого-либо заболевания.

Кроме гипертрофии основными причинами проявления отклонения оси влево являются нарушения проводимости внутри желудочков и при блокадах разных видов.

Что касается патологического отклонения оси сердца резко вправо, то это может означать, что есть гипертрофия ПЖ.

А также заболевания характерные для гипертрофии ЛЖ:

• ишемия сердца;
• сердечная недостаточность хронической формы;
• кардиомиопатия;
• полная блокада левой ножки Гиса (задняя ветвь).

Когда электрическая ось сердца резко отклонена вправо у новорожденного, то это считается нормой.

Можно сделать вывод, что основная причина патологического смещения влево или вправо является гипертрофия желудочков.

И чем большая степень этой патологии, тем больше ЭОС отклонена. Изменение оси это просто ЭКГ признак какого-либо заболевания.

Отклонение оси сердца не вызывает каких-либо симптомов, симптоматика проявляется от гипертрофии, которая нарушает гемодинамику сердца. Основными симптомами являются головные боли, боли в грудной клетке, отечности конечностей и лица, удушье и одышка.

При проявлении симптомов кардиологического характера нужно сразу пройти электрокардиографию.

Когда отклонение указывает на заболевания сердца

Если по результатам ЭКГ указано горизонтальное или вертикальное положение электрической оси сердца, не следует опасаться патологии. В большинстве случаев так описывается нормальное положение. При подозрении на пороки или нарушение работы предсердий, показатель изучается в динамике на основании электрокардиограмм, собранных за 2–3 года лечения или профилактических осмотров.

Важно!

Повороты органа относительно своей оси – важный, но не основной показатель работы. Он может измениться из-за заболеваний легких, опухолей в области диафрагмы, набора лишнего веса, заставляя сердце сместиться.

Отклонения ЭОС влево

Если электрическая ось сердца отклонена влево, кардиолог может предположить развитие следующих патологий и заболеваний:

• гипертрофию левого желудочка;
• желудочковую тахикардию;
• блокаду левой норки пучка Гиса;
• пороки развития органа.

Левостороннее отклонение оси сердца часто встречается при развитии острого воспаления и миокардита, тяжелой кардиомиопатии, кардиосклероза. Особенность часто указывает на отложение солей кальция на стенках сердечной мышцы, которые нарушают его работу, снижают функциональность.

Отклонения ЭОС вправо

Если промежуточная электрическая позиция оси сердца смещена вправо, находится в диапазоне от +120° до 180°, у больного может проявиться:

• инфаркт миокарда;
• сужение легочной артерии при атеросклеротических отложениях;
• ишемическая болезнь сердца;
• осложнения при хронической гипертонии;
• порок развития митрального клапана.

Одна их причин правостороннего расположения – патологии органов дыхания. При эмфиземе, фиброзе или хронической обструктивной болезни легких происходит смещение с нормального положения ЭОС.

Важно!

У новорожденных и малышей первого года жизни показатель всегда отклоняется вправо. По мере роста и развития грудной клетки орган занимает определенное место у диафрагмы. К 9–11 годам диагностируется стандартное положение электрической оси.

Вертикальное и горизонтальное смещение

При сильном похудении у человека сердце может «развернуться» вертикально относительно оси. Если состояние не сопровождается болями, нарушением артериального давления и другими особенностями здоровья, лечения или наблюдения не требуется. Организм быстро адаптируется и сердечно-сосудистая система работает более слажено.

Горизонтальное смещение может произойти в силу возрастных изменений, сильного набора веса. В этом случае изменения могут сопровождаться ухудшением самочувствия, появляется одышка или слабость. При похудении ситуация нормализуется без медицинского вмешательства.

Нормальное положение ЭОС — что это

Определяют положение ЭОС

• скорость и качество прохождения электрического сигнала по структурным подразделениям проводящей системы сердца,
• способность миокарда к сокращению,
• изменения внутренних органов, которые могут влиять на работу сердца, и в частности, на проводящую систему.

У человека, не имеющего серьезных проблем со здоровьем, электрическая ось может занимать нормальное, промежуточное, вертикальное или горизонтальное положение.

Нормальным считается, когда ЭОС расположена в промежутке от 0 до +90 градусов в зависимости от конституциональных особенностей. Чаще всего нормальная ЭОС, располагается между +30 и +70 градусами. Анатомически она направлена вниз и влево.

Промежуточное положение – между +15 и +60 градусами.

На ЭКГ положительные зубцы выше во втором, aVL, aVF отведениях.

• R2>R1>R3 (R2=R1+R3),
• R3>S3,
• R aVL=S aVL.

Лечение

Отклонение электрической оси сердца влево от нормального положения само по себе не является заболеванием. Это признак, определяемый при помощи инструментального исследования, который позволяет выявить нарушения в работе сердечной мышцы.

Ишемия, сердечная недостаточность и некоторые кардиопатии лечатся при помощи лекарственных препаратов. Дополнительное соблюдение диеты и здорового образа жизни приводит к нормализации состояния пациента.

В тяжелых случаях требуется оперативное вмешательство, например, при врожденных или приобретенных пороках сердца. При тяжелом нарушении проводящей системы может понадобиться трансплантация кардиостимулятора, который будет подавать сигналы непосредственно на миокард и вызывать его сокращение.

Чаще всего отклонение не является угрожающим симптомом. Но если ось меняет свое положение резко, достигает значений более 90, то это может свидетельствовать о блокаде ножек пучка Гисса и грозит остановкой сердца. Такой пациент требует срочной госпитализации в отделение интенсивной терапии. Резкое и выраженное отклонение электрической оси сердца влево выглядит так:

Обнаружение смещения электрической оси сердца не повод для беспокойства. Но при выявлении этого признака следует немедленного обратиться к врачу для дальнейшего обследования и выявления причины такого состояния. Ежегодные плановые проведения электрокардиографии позволяют своевременно обнаружить нарушения в работе сердца и незамедлительно начать терапию.

ЭОС, это сокращение от термина «Электрическая ось сердца», который применяют в функциональной диагностике и кардиологии. Он отражает электрические процессы, происходящие в сердце.

Направлением электрической оси сердца называют сумму биоэлектрических изменений, которые возникают при каждом сокращении сердечной мышцы.

Сердце является трёхмерным органом, из расчета направления электрической оси сердца, грудная клетка должна быть представлена в виде системы координат.

На электроды в процессе снятия электрокардиограммы передается биоэлектрический сигнал, который инициируется в каждом участке миокарда. Спроецировав сигналы с электродов на условную систему координат, вычисляют и угол электрической оси, расположение определяется расположением и мощностью электрических сигналов.

Проводящая система миокарда состоит из хорошо иннервированных атипичных мышечных волокон, обеспечивающих синхронное сокращение сердца.

Когда в синусовом узле возникает электрический импульс, который передается через предсердно-желудочковый узел к пучку Гиса и начинается сокращение сердца.

Проводящая система сердца представляет собой сильный источник электрических импульсов, и в ней раньше всего начинаются электрические изменения, которые предшествуют сердечному сокращению. Если в этой системе имеются нарушения, электрическая ось сердца заметно меняет свое положение, что может быть зафиксировано.

Норма положения электрической оси сердца

Поскольку сердечная мышца левого желудочка значительно больше, чем правого, то и электрические процессы, имеющие место в левом желудочке, будут сильнее, и электрическая ось сердца будет направляться на него.

Спроецировав на системе координат положение сердца здорового человека, обнаружим, что левый желудочек будет находиться в области от +30 до + 70 градусов, что и считается нормальным положением оси. При этом следует учитывать, что направление оси весьма зависимо от индивидуальных особенностей, в том числе анатомических, каждого человека и у здоровых людей может колебаться от 0 до +90 градусов:

В частности, вертикальное положение ЭОС, это диапазон (+ 70)–(+90) градусов, характерно для астеников худых и высоких людей.

Для гиперстеников, невысоких, коренастых людей с широкой грудной клеткой характерно горизонтальное положение электрической оси сердца в диапазоне 0 –(+ 30) градусов.

Естественно, чаще встречаются люди с промежуточными типами телосложения, соответственно и ЭОС занимает промежуточное значение.

У здоровых людей могут встречаться, вертикальное и полу вертикальное, горизонтальное и полу горизонтальное, а также нормальное положение ЭОС.

У совершенно здорового человека в заключении после ЭКГ могут написать, например, что ритм синусовый, ЭОС вертикальная, ЧСС – 78, и это является вариантом нормы.

Смещение сердца вокруг продольной оси дает возможность найти положение органа в пространстве и, нередко, бывает дополнительным фактором при диагностике различных патологий.
