Снимаем ЭКГ детям

Поскольку возрастных ограничений для проведения ЭКГ нет, снимать ЭКГ детям тоже можно. Делают эту процедуру так же, как и взрослым, начиная с любого возраста, включая период новорожденности (как правило, в таком раннем возрасте ЭКГ делают исключительно для устранения подозрений на порок сердца).

ЭКГ у детей проводят немного дольше, чем у взрослых

Обследование ребенка часто вызывает вопросы относительно того, как же верно наложить электроды ЭКГ. На самом деле подходы к диагностике детей и взрослых не особо отличаются.

Зачастую различия кроятся лишь в том, что:

• Используемые электроды меньшего размера
• Практически всегда проводится ЭКГ по Слопаку с использованием 9 отведений на грудной клетке
• Мониторинг длится чуть дольше

Заметили ошибку? Выделите ее и нажмите Ctrl Enter, чтобы сообщить нам.

Процедура ЭКГ

На сегодняшний день это абсолютно безболезненная и доступная каждому процедура. ЭКГ можно сделать практически в любом медицинском учреждении. Проконсультируйтесь с вашим семейным врачом, и он вам подробно расскажет, для чего необходима данная процедура, как снимать ЭКГ и где её можно пройти в вашем городе.

• Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
• В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
• Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
• Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
• Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
• Обязательно в день процедуры исключить физические нагрузки.
• Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Если у обследуемого наблюдается сильная одышка, то ему нужно проходить ЭКГ не лежа, а сидя, поскольку именно в таком положении тела аппарат сможет чётко записать сердечную аритмию.

Кардиологи рекомендуют проходить процедуру всем людям, без исключения, после 40 лет один раз в год.

Безусловно, есть состояния, при которых проводить ЭКГ категорически нельзя, а именно:

• При остром инфаркте миокарда.
• Нестабильной стенокардии.
• Сердечной недостаточности.
• Некоторых видах аритмии неясной этиологии.
• Тяжёлых формах стеноза аорты.
• Синдроме ТЭЛА (тромбоэмболии легочной артерии).
• Расслоении аневризмы аорты.
• Острых воспалительных заболеваниях мышцы сердца и околосердечных мышц.
• Тяжёлых инфекционных заболеваниях.
• Тяжёлых психических заболеваниях.

• Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
• В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
• Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
• Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
• Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
• Обязательно в день процедуры исключить физические нагрузки.
• Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

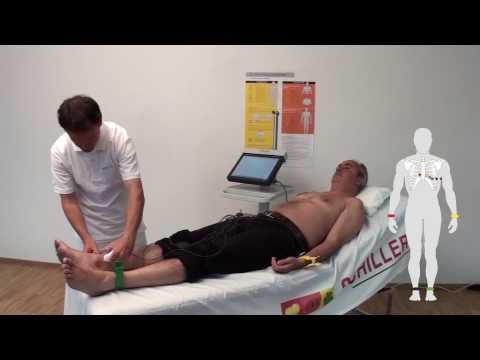

Расположение электродов

Подушечки электродов должны располагаться на проксимальных (удаленных) участках конечностей, то есть на запястьях и лодыжках. Перемещение электродов вверх по конечностям может изменить внешний вид ЭКГ. По этой причине следует избегать подобного перемещения, если нет значительного тремора или ампутации конечности.

Примечание: подушечки электродов не должны размещаться на торсе, поскольку это вызывает значительное изменение амплитуды волны.

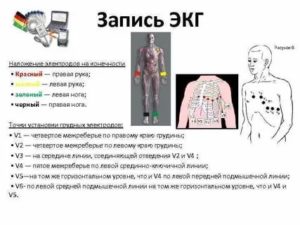

Позиции накладывания электродов на конечностях:

• Правая рука (RA, красный) — накладывается на правое предплечье, ближе к запястью.
• Левая рука (LA, желтый) — накладывается на левое предплечье, ближе к запястью.
• Левая нога (LL, зеленый) — накладывается на левую ногу, ближе к лодыжке.
• Правая нога (RL, черный) — накладывается на правую ногу, проксимальней к лодыжке.

Позиции накладывания электродов на грудную клетку

Существует определение правильного анатомического накладывания электродов на грудную клетку. Подобные установки всегда должны использоваться. Если по каким-то причинам стандартное накладывание электродов невозможно, тогда центр активной области датчиков должен быть совмещен соответственно анатомическим ориентирам.

Исследования показали, что электроды V1 и V2 часто размещаются слишком высоко, а электроды V4, V5 и V6 слишком низко. Эти ошибки могут приводить к диагностическим ошибкам из-за изменения формы  волны ЭКГ.

Расположение электродов на грудной клетке (грудное отведение):

• V1, красный (C1) — четвертое межреберье по правой стороне грудины.
• V2, желтый (C2) — четвертое межреберье по левой стороне грудины.
• V3, зеленый (C3) — посредине между V2 и V4.
• V4, коричневый (C4) — пятое межреберье по срединной линии ключицы.
• V5, черный (C5) — левая передняя подмышечная линия на том же горизонтальном уровне, что и V4.
• V6, фиолетовый (C6) — левая средняя подмышечная линия на том же горизонтальном уровне, что и V4 и V5.

Методика определения местоположения электродов на грудной клетке

Точная идентификация соответствующих межреберных пространств должна начинаться с определения грудинного угла, также известного как угол Луи.

Чтобы определить угол Луи, пальцы должны быть опущены по грудине сверху вниз до тех пор, пока не будет достигнуто костное горизонтальное образование. Далее пальцы сдвигаются вниз и с правой стороны будет определено второе межреберье. Отсюда возможен отсчет до третьего и четвертого межреберных промежутков. В четвертом межреберном промежутке возле края грудины находится местоположение электрода V1.
Представленный выше способ определения должен быть повторен с левой стороны, чтобы позволить правильно расположить электрод в точке V2

При этом стоит обратить внимание, что левое и правое межреберные промежутки могут быть смещены, поэтому нужно избегать размещения V2 рядом с V1, не считая межреберные промежутки.
Электрод в точке V4 должен быть помещен в пятое межреберье по линии, проходящей по середине ключицы.
Электрод в точке V3 должен быть размещен посередине промежутка между точками V2 и V4.
Электроды в точках V5 и V6 следует располагать по горизонтальной линии, проходящей по точке V4. Электрод V5 должен быть размещен по передней подмышечной линии; электрод V6 располагается по средней подмышечной линии.

Особенности накладывания электродов

• Для достижения точного и правильного расположения электрода во время регистрации ЭКГ обычно необходимо всем исследуемым освободить верх туловища от одежды.
• При регистрации ЭКГ у женщин принято размещать электроды в точках V4, V5 и V6 под левой грудью, которая в обычном варианте покрывает правильные анатомические точки наложения электродов.
• Имеются некоторые свидетельства того, что позиционирование электродов в точках V4, V5 и V6 над грудью не может значительно ослабить сигнал. В некоторых случаях необходимы дополнительные подтверждающие доказательства, чтобы гарантировать изменение этой рекомендации.
• При поднятии груди для накладывания электродов требуется особое обращение и деликатность, поэтому лучше, когда поддерживать грудь будет сама пациентка.

Примечание

Если накладывание электродов варьируется от рекомендуемых точек установки, важно, чтобы это было задокументировано в описании ЭКГ, включая ЭКГ в электронной версии хранения

Как проходит процедура

Электрокардиограмма сердца проводится в условиях амбулатории или стационара. Однако эта методика применяется и как экстренный метод диагностики патологий, поэтому электрокардиограф есть у бригад скорой помощи. Процедуру порой проводят прямо в машине или на дому у пациента.

ЭКГ по Небу проводится следующим образом:

• вначале лечащий врач осматривает пациента, проверяет все приборы на работоспособность,
• на тело в места предполагаемой установки электродов наносит специальный электропроводящий гель,
• кожу обрабатывает антисептиком,
• грамотно накладывает электроды,
• выполняет запись ЭКГ.

При проведении электрокардиографии пациент должен находиться в спокойном расслабленном состоянии, желательно, лежа.

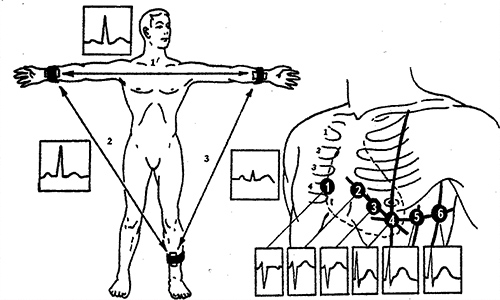

Регистрация отведений

При регистрации стандартных отведений расположение электродов должно быть следующим:

• Первое стандартное отведение: правая рука (-), левая рука (+).
• Второе стандартное отведение: правая рука (-), левая нога (+).
• Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

Одна из целей электрокардиографии – получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация – буквой «Р», восстановительный цикл желудочков – буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

• QT – не более 450 миллисекунд.
• Р – положительный.
• ЭОС – не отклонена.
• S – отрицательный, ниже зубца R.
• Т – положительный.
• Q – отрицательный.
• ЧСС – от 60 до 80.
• QRS – около 120 миллисекунд.

Возможные отклонения

Специалист должен определить расстояние от одного зубца R до другого.

• Если между зубцами R имеются различия расстояния, то это может свидетельствовать о том, что у пациента сердечная аритмия.
• О брадикардии могут говорить низкие показатели частоты сердечных сокращений.
• Если нет зубца Р, произошла смена водителя ритма.
• При частом сердечном ритме подозревается тахикардия.
• Если число желудочных комплексов выше 105, это признак тахикардии.
• Но если число желудочных комплексов ниже 60, то это признак брадикардии.

Основные понятия при расшифровке кардиограммы сердца

Получая на руки результат ЭКГ (электрокардиограммы), мы видим на бумажной ленте ломаные графические линии и некоторые термины в описании, которые врач пишет при расшифровке, и значение которых мы хотели бы знать. Я не буду вдаваться в объяснения значений зубцов на ЭКГ, это понимают только специально обученные медработники. Простым же людям, далеким от медицины, достаточно знать общие понятия и показатели нормы. Что показывает и как расшифровать, я попробую объяснить вам это доступным языком.

Расшифровка кардиограммы сердца — синусовый ритм

Сокращение сердечной мышцы – миокарда начинается с возникновения электрического импульса в синусовом узле (посмотрите на картинке, где он расположен). Этот импульс заставляет ритмично сокращаться поочередно сначала предсердия, а затем желудочки, перекачивая тем самым кровь из левого предсердия в левый желудочек, а затем через аорту по большому кругу кровообращения, а из правого предсердия в правый желудочек, а оттуда через легочную артерию в легкие, где кровь обогащается кислородом.

Правильные ритмичные сокращения предсердий и желудочков у здорового человека называются синусовым ритмом. Неправильный ритм сокращений вызывает различные аритмии и возникновение экстрасистол.

Расшифровка кардиограммы сердца — положение электрической оси

Таким термином пользуются, когда надо изучить происходящие в сердце электрические процессы. Направление оси или ее отклонение вправо или влево говорит о биоэлектрических изменениях, происходящих при каждом сокращении сердечной мышцы и работе проводящей системе.

Кардиологи при определении положения электрической оси смотрят, как она расположена в системе координат и есть ли отклонения ее вправо или влево. Отклонения считают в градусах. Нормальное отклонение считается 30-70º. Что за пределами этих цифр говорит о наличии патологии или индивидуальных особенностях, что бывает у детей или очень высоких людей. Если происходит сбой в проводящей электрической системе, то возникают такие состояния, как аритмии, блокады, тромбоэмболия.

В нормальном состоянии электрическая ось направлена вниз и вправо. Если угол оси сдвинут, то в данном случае необходимы дополнительные обследования УЗИ сердца или ЭхоКГ.

Расшифровка кардиограммы сердца — гипертрофия левого желудочка

Роль левого желудочка в работе сердца заключается в выталкивании обогащенной кислородом крови из левого предсердия в аорту. Вне сокращения толщина стенки левого желудочка равна 1,1 см. При усиленной нагрузке, стенка постепенно утолщается, примерно на 1,5 см или больше. Увеличению стенки способствует необходимость, когда требуется порции крови преодолеть повышенное периферическое сопротивление, чтобы пройти дальше по кровеносному руслу.

Гипертрофия левого желудочка возникает при следующих заболеваниях:

• артериальная гипертензия, как симптом гипертонической болезни или является симптоматической при заболеваниях почек, опухолях эндокринной или неврологической локализации;
• пороки клапанов сердца, как врожденные, так и приобретенные;
• врожденная патология, когда с рождения у ребенка бывает утолщена стенка левого желудочка;
• хронические заболевания легких, когда изменения стенок правых отделов приводят и к изменениям левых отделов сердца.

Существуют физиологические причины увеличения толщины стенки левого желудочка, которые возникают при чрезмерных физических нагрузках. Такое встречается у грузчиков или у спортсменов.

Как усиливается электрокардиограф и особенности регистрации

К каждому аппарату для проведения электрокардиографии необходимо подсоединять специальный усилитель, но важно, чтобы напряжение 1mV провоцировало отклонение системы регистрации, а также гальванометра в 10мм

При проведении ЭКГ важно не только оборудование, но и спокойное состояние человека, так результаты будут более точные

Регистрация проводится постепенно, вначале считываются стандартные отведения, после них – усиленные, и только в конце – грудные отведения

Очень важно, чтобы в каждом отведении регистрация электрокардиограммы происходила на протяжении минимум 4-х сердечных циклов. Видеотехника снятия ЭКГ поможет лучше понять, как должна происходить эта процедура

Основные принципы электрокардиографической диагностики

Гипертрофия правого желудочка на ЭКГ

Алгоритм действий медицинских специалистов при проведении процедуры:

• предварительная подготовка пациента к обследованию;
• правильная установка электродов на теле;
• контроль работы кардиографа;
• снятие датчиков;
• декодирование результатов.

Подготовительный этап заключается в удобном расположении пациента горизонтально на спине, на медицинской кушетке. В случае затруднений дыхания, инструкция по проведению процедуры допускает положение сидя. Далее, участки кожи, где крепятся электроды, обрабатывают спиртом или другим антисептиком, и наносят на них медицинский гель с токопроводящим свойством. Техника снятия ЭКГ во многом зависит от безошибочного расположения электродов на тело обследуемого.

Согласно схеме наложения электродов, в процесс вовлекаются запястья, лодыжки и торс пациента. Для одноканальной записи используется один грудной электрод, для многоканальной записи – шесть.

Руководство по проведению ЭКГ определяет точное расположение датчиков на теле человека.Установка электродов на ноги и руки производится по часовой стрелке, начиная с правой верхней конечности. Для удобства датчики маркируются по цвету. Красный – для правой руки, желтый – для левой руки, зеленый – для левой ноги, черный – для правой ноги.

Электроды, регистрирующие грудные отведения, располагаются между ребрами и в линии подмышек следующим образом:

• правый край грудной клетки, четвертое межреберье – электрод V1. Симметрично ему на левой стороне устанавливается V2 – электрод;
• левая парастернальная (окологрудинная) дуга, около пятого ребра, в промежутке между V2 иV4 – электрод V3;
• пересечение левой вертикальной линии, условно проводимой на передней поверхности груди через проекцию середины ключицы (срединно-ключичной линии) и пятого межреберья – электрод V4;
• левая подмышечная передняя линия – электрод V5;
• левая средняя подмышечная линия – электрод V6.

Специалисты ориентируются на данные опознавательные линии

Особенности установки электродов на конечностях

Накладывание электродов на конечности подразумевает всем известный цветовой порядок светофора. Установка клемм выглядит следующим образом:

• На правую руку накладывается красный электрод;
• К левой руке крепится желтый электрод;
• На левую ногу устанавливается зеленый электрод;
• Правая нога подразумевает заземление и на нее крепится черный электрод.

Электроды устанавливаются на проксимальные отделы конечностей: запястья и лодыжки, которые предварительно обрабатывают и наносят гель. Если у человека отсутствует та или иная конечность, то клемму располагают на культе. Иногда электроды дополнительно закрепляют резиновыми лентами.

ЭКГ при зеркальном расположением внутренних органов

Ззеркальное расположение внутренних органов подразумевает их расположение в другом порядке, когда сердце находится не слева, а справа. То же касается и других органов.

Это довольно редкое явление, тем не менее оно встречается. Когда пациенту с зеркальным расположением внутренних органов назначают пройти ЭКГ, он должен предупредить о своей особенности медсестру, которая будет производить данную процедуру.

Берегите своё здоровье и здоровье своих близких!

Как было отмечено ранее, электроды при ЭКГ накладываются в нескольких местах на теле обследуемого человека. Схема установки отведений имеет свои особенности и определяется с учетом вида проводимого исследования.

В любом случае электроды накладываются на:

• каждую ногу
• каждую руку
• грудную клетку (иногда со спиной)

Наложить электроды для проведения ЭКГ на конечности предельно просто. В принципе, их расположение особой роли не играет. Зачастую считыватели располагают:

• чуть выше кистей руки с наружной стороны
• чуть выше ступней также с наружной стороны

Устанавливать отведения важно в соответствии с их цветом. Схема наложения такова:

• черный электрод для правой ноги
• зеленый – для левой
• красный электрод для правой руки
• желтый – для левой

При стандартном ЭКГ на грудь устанавливают шесть отведений

Что касается наложения отведений ЭКГ на грудь, то здесь ситуация обстоит слегка по-иному

Из-за большего количества считывателей для грудной клетки и важности их точного расположения к расстановке нужно подойти крайне ответственно

Схема наложения 6 отведений на грудь выглядит так:

• 1-ое отведение устанавливается в правую зону груди (приблизительно в область 4-ого межреберного пространства)
• 2-ое отведение устанавливается по аналогии с 1-ым, но только в левую зону клетки
• 3-е отведение устанавливается посередине между 1-ым и 2-ым
• 4-ое отведение устанавливается в области 5-ого межреберного пространства слева грудины
• 5-ое отведение устанавливается на одной линии с 4-ым по области передней предмышечной зоны
• 6-ое отведение устанавливается в левую предмышечную зону.

Среди неотмеченных видов ЭКГ следует выделить:

1. Длительную электрокардиограмму, которая проводится по полной аналогии с обычным обследованием, но в течение нескольких часов или дней.
2. «Зеркальную» диагностику, необходимую для людей с зеркальным расположением внутренних органов (то есть, сердце находится не слева, а справа). В этом случае отличия от обычного ЭКГ также несущественны. Для получения точных результатов необходимо зеркально поменять расположение электродов (те отведения, что ставились слева, ставятся справа и наоборот).

Патогенные микроорганизмы

Микроорганизмы бывают разных форм и являются возбудителями различных инфекционных заболеваний. У каждого человека на кожном покрове имеется большое разнообразие бактерий. Патогенные микроорганизмы в небольшом количестве безвредны для организма человека, но стоит им только начать размножаться тогда угроза развития инфекционного заболевания возрастает.

Патогенные кокки

Виды патогенных бактерий:

• Стафилококки. Образуют связку на подобии гроздьев. Способствуют появлению абсцессов, фурункулов, прыщей на коже пациента.
• Стрептококки. Образуют связку похожую на цепочку. Способствуют развитию различных инфекционных заболевания, как внешних покровов, так и внутренних органов.
• Бациллы. Микроорганизмы, имеющие форму похожую на палочку. Являются самыми распространенными среди бактерий. Способствуют возникновению следующих заболеваний: дифтерия, грипп, столбняк и так далее.
• Спириллы. Бактерии, имеющие форму спирали. Способствуют возникновению следующих заболеваний: зубной кариес, гастрит и так далее.
• Вегетативные бактерии находятся в активной фазе. Они интенсивно растут и размножаются в благоприятной среде. Можно выделить основные факторы, влияющие на рост и размножение микроорганизмов: тепло, темнота, повышенная влажность и грязь. Такие условия для микробов способствуют к их быстрому размножению. Один патогенный микроорганизм, находящийся в подходящих условиях, в течение 12 часов может размножиться до 16 миллионов бактерий.

Алгоритм установки электродов для снятия ЭКГ

Перед тем, как накладывать электроды, необходимо уточнить вопрос того, готов ли пациент к процедуре снятия ЭКГ. В день проведения процедуры не рекомендуется употребление алкоголя, а также курение.

Категорически запрещается прием энергетиков (крепкий чай, кофе, энергетические напитки) и наркотических препаратов. Пациент должен быть спокоен, максимально расслаблен, не рекомендуется снятие ЭКГ после физических или эмоциональных нагрузок.

При условии соблюдения данных рекомендаций возможно проведение ЭКГ-исследования. Специалист, проводящий процедуру, должен соблюдать определенную последовательность действий.

1. В обязательном порядке следует обезжирить места наложения электродов.

   Это можно сделать при помощи обычного медицинского спирта.

   Если же в местах планируемой установки приборов отмечается значительный рост волос, то рекомендуется предварительно выполнить эпиляцию.

   Для улучшения проводимости рекомендовано также нанесение специальных гелей, предназначенных для ЭКГ-исследования.

2. Далее следует самое ответственное мероприятие, а именно – наложение электродов. Начинают с установки электродов, соответствующих трем основным отведениям – I,II и III.

   Красный проводник, имеющий вид зажима, накладывают на правую руку пациента (происходит обхват запястья). Затем желтый проводник аналогичного вида накладывают на левую руку пациента.

   Зеленый проводник накладывают на левую ногу, а оставшийся черный – на правую ногу. Как правило, на передней панели каждого ЭКГ-аппарата имеется информационная табличка, на которой изображена схема описанной последовательности действий.

3. Далее приступают к наложению электродов, соответствующих грудным отведениям – V1, V2, V3, V4, V5 и V6. Для этого в первую очередь необходимо определить так называемый верхушечный толчок.

   Ладонь размещают на поверхности грудной клетки в области проекции сердца, а пальцами определяют сердечный толчок, соответствующий верхушке сердца. От этой точки следует переместиться в четвертое межреберье справа.

   Итак, в правом четвертом межреберном промежутке около грудины будет установлено первое грудное отведение – V1. Второе грудное отведение (V2) устанавливается на уровне четвертого межреберья слева, также около грудины.

   Далее накладывают электрод, соответствующий V4. Для этого левую ключицу визуально разделяют пополам, спускаются в пятое межреберье, где и устанавливают электрод для V4. После устанавливают прибор, соответствующий V3.

   Для этого визуально проводят линию, соединяющую точки V2 и V4, а затем ровно на средине данной линии устанавливают V3. Электрод, соответствующий отведению V5, накладывают на том же горизонтальном уровне, что и предыдущий, однако несколько левее – на уровне, соответствующем передней подмышечной линии.

   И последняя точка (V6) остается на том же горизонтальном уровне, а прибор накладывается уже по средней подмышечной линии.

4. После постановки всех вышеназванных отведений, нужно убедиться, что шнуры электродов не перекручены между собой, а присоски плотно прикреплены к коже. Только после этого можно включать ЭКГ-аппарат и производить пробную запись.

   При условии правильной постановки аппарата, выдаются плавные не пересекающиеся изоэлектрические линии.

В таблице ниже вашему вниманию предоставлена информация о наиболее востребованных моделях данных приборов, а также адреса сайтов, на которых вы можете их заказать.

Название электрода	Стоимость (руб.)	Адрес сайта
ЭКГ-электрод одноразовый F-301	13,50 за 1 шт.	www.medrk.ru
ЭКГ-электрод одноразовый W601	13,15 за 1 шт.	www.medrk.ru
ЭКГ-электрод одноразовый F9058N для новорожденных	38,10 за 1 шт.	www.medrk.ru
ЭКГ-электрод одноразовый плёночный Fiab F3001	7,68 за 1 шт.	www.medrk.ru
ЭКГ-электрод одноразовый F2009	16,50 за 1 шт.	nika-medical.ru
ЭКГ-электрод одноразовый F 9069RM (рентгенопрозрачный)	14,00 за 1 шт.	nika-medical.ru
Многоразовые ЭКГ-электроды с присоской (никель)	1159 за 6 шт	ru.dhgate.com
ЭКГ-электроды одноразовые «Атрилан»	4,5 за 1 шт.	www.atrilon.jimbo.com
ЭКГ-электроды пенистые (жидкий гель) Н98LG	480 за упаковку (30 шт.)	kudesnik54.ru
ЭКГ-электроды одноразовые «ЭКО»	300 за упаковку (30шт.)	spb-mt.ru

Базовые принципы диагностики

Накладывать электроды ЭКГ не сложно, но важно делать это правильно

Электрокардиограмма основана на оценке функционирования сердечной мышцы, проводимой посредством отслеживания его электрических полей и соответствующих импульсов.

Для проведения довольно-таки сложной диагностики используется специальный аппарат – электрокардиограф.

Это устройство состоит из трех основных элементов:

• электроды и их кабели
• усилители сигнала
• датчик

В большинстве случаев диагностика проводится специально обученным диагностом, однако иногда реализацией обследования могут заниматься и неподготовленные люди. Типовой порядок проведения ЭКГ сводится к пяти этапам:

1. Подготовка обследуемого к процедуре
2. Проверка аппаратуры на работоспособность
3. Дезинфекция кожи в местах установки электродов и нанесение специального геля
4. Наложение отведений в соответствии с выбранной схемой регистрирования
5. Запись результатов

Для получения точных и достоверных сведений о сердечном здоровье человека важную роль играют:

1. Отсутствие в месте обследования приборов, способных создать электрические помехи.
2. Расслабленность пациента и проведение процедуры в положение лежа.
3. Исключение стимуляции работы сердечной мышцы (прием пищи или энергетических напитков перед обследованием, сильные физические нагрузки и т.п.).

При реализации ЭКГ в соответствии с отмеченными выше правилами можно надеяться на максимально точные результаты диагностики, согласно которым осуществляется оценка здоровья и дальнейшая терапия пациента.

Экг как накладывать электроды по цветам

6 минут Любовь Добрецова 15253

Электрокардиография – доступная и информативная процедура диагностики сердечных патологий. Суть метода заключается в фиксировании электроимпульсов, возникновение которых обусловлено ритмичным чередованием сокращений и расслаблений мышцы сердца за определенный временной диапазон.

Электрокардиограф (специальный медицинский прибор) фиксирует импульсы, идущие от укрепленных на теле датчиков, и преобразует их в график. Такое графическое изображение называется электрокардиограммой, и подлежит дальнейшей декодировке врачом-кардиологом. Так как делают ЭКГ в госпитальных условиях и на дому, существуют стационарные и портативные кардиографы.

Основными составляющими частями прибора являются:

• электроды, накладываемые на руки, ноги и торс человека;
• переключатель-регулятор;
• усилитель сигналов;
• фильтр против помех от сети.

Современные кардиографы обладают высокой чувствительностью к биоэлектрической активности сердечной мышцы, и точностью передачи импульсных колебаний.

Правила наложения электродов для ЭКГ

Непосредственно наложению электродов предшествует обезжиривание кожи (с помощью спиртового раствора или используя 0,9% хлорид натрия). Под электроды следует нанести гель, обеспечивая при этом наличие некоторого расстояния между прикрепленными датчиками, что защитит от возникновения токопроводящей дорожки между соседними электродами.

Схема наложения электродов при проведении процедуры ЭКГ

Для проведения электрокардиографии накладываются:

• 4 электрода пластинчатой формы – на нижние части внутренних поверхностей предплечий и голеней;
• 1 (в случае одноканальной записи) или 6 (при многоканальной) электродов, снабженных грушами-присосками, – на область груди.

Каждый электрод присоединен к прибору проводом определенного цвета. Сегодня используется следующая маркировка проводов:

• к правой руке – красного цвета;
• к левой руке — желтого;
• к левой ноге – зеленого;
• к правой ноге – черного;
• к грудному отделу – белого.

В свою очередь, использование шестиканального кардиографа имеет свою маркировку для наконечников грудных электродов:

• V1 – красного цвета;
• V2 – желтого;
• V3 – зеленого;
• V4 – коричневого;
• V5 – черного;
• V6 – синего.

Грудные электроды также имеют свои определенные места наложения:

• V1 – у правого края грудной клетки в зоне IV межреберья;
• V2 – у левого края грудной клетки в зоне IV межреберья;
• V3 – слева, по окологрудинной линии в области между V и IV межреберьями (между 2 и 4 электродом);
• V4 – слева, по среднеключичной линии в зоне V межреберья (под грудной мышцей);
• V5 – спереди, по подмышечной линии в зоне V межреберья (между 4 и 6 электродами);
• V6 – по середине подмышечной линии в области V межреберья (на одной линии с 4-м электродом).

Сразу хочется отметить, что электроды для экг располагаются в разных местах. С чем это связано? Только так можно уловить все сердечные импульсы. В разных местах могут быть сбои со стороны частоты сердечных сокращений и ритма.

Схема наложения электродов включает в себя следующее:

• обезжиривание кожи спиртом;
• обильный волосяной покров обрабатывается мыльным раствором;
• если электроды одноразовые, то для качественной регистрации сердечных импульсов необходимо волосы удалить;
• несмотря на то что некоторые пользуются марлей, лучше применять токопроводящую пасту. В крайнем случае необходимо взять физиологический раствор.

Электроды для ЭКГ могут быть одноразовыми и многоразовыми

Отдельно хочется сказать в отношении одноразовых электродов. Они идут не во всех комплектах, их вероятнее всего, можно найти в последних марках прибора. Как утверждают специалисты, такие электроды просты и удобны в использовании, а также помогают сократить период подготовки пациента перед процедурой.

Распространённые ошибки при регистрации ЭКГ

Распространённые ошибки, приводящие к искажению результатов ЭКГ

К сожалению, при записи кардиограммы нередки ошибки как со стороны подготовки пациентов к процедуре, так и со стороны медработников при проведении алгоритма регистрации ЭКГ. Наиболее распространёнными ошибками, приводящими к искажению результатов ЭКГ и формированию артефактов являются:

• Неправильное наложение электродов: неверное расположение, перестановка электродов местами, неправильное подсоединение проводов к прибору может исказить результаты ЭКГ;
• Недостаточное соприкосновение электродов с кожей;
• Пренебрежение пациентом правил подготовки. Курение, переедание, употребление крепкого кофе перед процедурой или избыточная физическая активность при снятии ЭКГ покоя может дать неверные данные об электрической активности сердца;
• Дрожь в теле, неудобное расположение пациента, напряжение отдельных групп мышц в теле также может искажать данные при регистрации ЭКГ.

Для того, чтобы результаты ЭКГ были достоверными и правдивыми, медработникам необходимо четко владеть алгоритмом действий при снятии кардиограммы и техникой её проведения, а пациентам ответственно подойти к исследованию и соблюдать все правила и рекомендации перед её проведением. Следует отметить, что ЭКГ не имеет противопоказаний и побочных эффектов, что делает этот метод исследования еще более привлекательным.

Алгоритм записи электрокардиограммы

Графическое отражение на ленте кардиографа отражает работу сердца. Острые углы или зубцы, направленные вверх от основной горизонтальной линии, является положительным, направленный вниз – отрицательным. Данные электрокардиограммы декодируются согласно нормам. Для взрослого населения за основу берутся следующие показатели:

• зубец Р – положительный;
• зубец Q – отрицательный;
• зубец S – отрицательный, ниже зубца R;
• Т-зубец – положительный;
• частота или ритмичность сокращений сердца варьируется в пределах 60–80 единиц;
• интервал QT – не более 450 миллисекунд;
• интервал QRS по ширине – около 120 миллисекунд;
• ЭОС (электрическая ось сердца) – не отклонена.

Основы нарушений сердечной деятельности на миллиметровом графике определяются подсчетом клеточек от одного зубца R до другого. Разные расстояния между R-зубцами свидетельствуют об аритмии (изменении частоты, регулярности и последовательности сокращений сердца). Частота сердечных сокращений ниже нормы, обусловлена наличием брадикардии. Учащенный ритм сердца диагностирует тахикардию. Правильный сердечный ритм имеет название синусовый.

График кардиограммы с указанием основных параметров
