АНАЛИЗ КАРДИОГРАММЫ

Анализ любой ЭКГ следует начать с проверки правильности техники ее регистрации.

Во­вторых, необходимо проверить амплитуду контрольного милливольта, которая должна соответствовать 10 мм.

В­третьих, следует оценить скорость движения бумаги во время регистрации ЭКГ.

Общая схема расшифровки ЭКГ.

I. Анализ сердечного ритма и проводимости:

1.оценка регулярности сердечных сокращений;

2.подсчет числа сердечных сокращений;

3.оценка функции проводимости.

II. Определение поворотов сердца вокруг переднезадней, продольной и поперечной осей:

определение положения электрической оси сердца во фронтальной плоскости;

1) анализ комплекса QRS;

1.анализ сегмента RS­Т;

2.анализ зубца Т;

3.анализ интервала Q­ Т.

Сегмент ST

Сегмент ST определяют от конца комплекса QRS до начала зубца T. Этот период соответствует времени, когда желудочки полностью охвачены волной возбуждения, а их расслабление (реполяризация) только начинается.

Схема 5. Формирование сегмента ST

Точка, в которой QRS переходит в ST называется точкой J. Повышение или снижение сегмента ST по отношению к изолинии может быть связано с ишемией, инфарктом или с другой патологией. Отклонение ST обычно измеряют в точке J, а также в точке ST₆₀ (на расстоянии 0,06 с или 1,5 мм от точки J) и в точке ST₈₀ (на расстоянии 0,08 с или 2 мм от точки J).

Считаются нормальными следующие отклонения сегмента ST.

• Снижение (депрессия) ST, измеренное в точках J и ST₈₀ , в норме должно быть меньше 0,5 мм в V₂-V₃ и меньше 1 мм в остальных отведениях.
• Повышение (элевация) ST, измеренное в точках J и ST₈₀, в норме должно быть меньше 2 мм в V₂-V₃ и меньше 1 мм в остальных отведениях.

На ЭКГ 2, приведенной выше, представлены фрагменты II и III отведений с нормальным расположением сегмента ST. На ЭКГ 3 в тех же отведениях зарегистрирована элевация ST в сочетании с патологическим Q, что указывает на развитие инфаркта нижних отделов левого желудочка.

Подробнее вопросы положения сегмента ST по отношению к изолинии и диагностическая оценка разных вариантов депрессии или элевации ST рассмотрены в других разделах.

АНАЛИЗ СЕРДЕЧНОГО РИТМА И ПРОВОДИМОСТИ

Анализ ритма сердца включает определение регулярности и числа сердечных сокращений, а также оценку функции проводимости.

Анализ регулярности сердечных сокращений.

Регулярность сердечных сокращений оценивается при сравнении продолжительности интервалов R­R между последовательно зарегистрированными сердечными циклами. Интервал R­R обычно измеряется между вершинами зубцов R (или S).

Регулярный ритм сердца диагностируется в том случае, если продолжительность измеренных интервалов R­R одинакова и разброс полученных величин не превышает ±10 % продолжительности интервалов R­R.. Неправильный ритм сердца (аритмия) может наблюдаться при экстрасистолии, мерцательной аритмии, синусовой аритмии и т.д.

Подсчет числа сердечных сокращений

При правильном ритме ЧСС определяют по формуле: ЧCC=60/R­R

где 60­число секунд в минуте, R­R ­ длительность интервала, выраженная в секундах.

ЗУБЕЦ Т

Зубец Т отражает процесс быстрой конечной реполяризации миокарда желудочков (фаза 3 ТМПД).

В норме суммарный результирующий вектор желудочковой реполяризации (вектор T) обычно имеет почти такое же направление, что и средний вектор деполяризации желудочков (0,04 с). В грудных отведениях зубец Т обычно имеет максимальную амплитуду в отведении V4 или V3. Высота зубца Т в грудных отведениях обычно увеличивается от V1 к V4, а затем несколько уменьшается в V5,6. В

отведении V, зубец Г может быть двухфазным или даже отрицательным. В норме всегда ТV6 больше TV1

Амплитуда зубца Т в отведениях от конечностей у здорового человека не превышает 5­6 мм, а в грудных отведениях ­ 15­ 17 мм. Продолжительность зубца T колеблется от 0,16 до

Типы зубцов

Сначала следует немного рассказать о том, как работает сердце. Оно имеет 4 камеры – два предсердия, и два желудочка (левые и правые). Электрический импульс, благодаря которому оно сокращается, формируется, как правило, в верхней части миокарда – в синусовом водителе ритма – нервном синоатриальном (синусном) узле. Импульс распространяется по сердцу вниз, сначала затрагивая предсердия и заставляя их сокращаться, затем проходит атриовентрикулярный нервный узел и другой нервный узел – пучок Гиса, и достигает желудочков. Основную нагрузку по перекачке крови на себя берут именно желудочки, особенно левый, задействованный в большом круге кровообращения. Этот этап называется сокращением сердца или систолой.

После сокращения всех отделов сердца настает время их расслабления – диастолы. Затем цикл повторяется снова и снова – этот процесс и называется сердцебиением.

Состояние сердца, при котором не происходит никаких изменений в распространении импульсов, отражается на ЭКГ в виде прямой горизонтальной линии, называемой изолинией. Отклонение графика от изолинии называется зубцом.

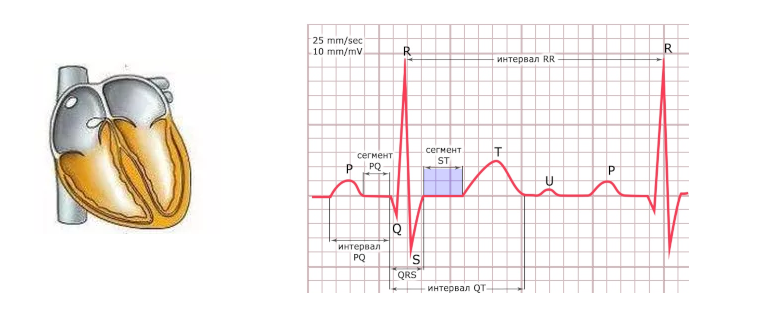

Одно сердечное сокращение на ЭКГ содержит шесть зубцов: P, Q, R, S, T, U. Зубцы могут быть направлены, как верх, так и вниз. В первом случае они считаются положительными, во втором – отрицательными. Зубцы Q и S всегда положительны, а зубец R всегда отрицателен.

Зубцы отражают различные фазы сокращения сердца. P отражает момент сокращения и расслабления предсердий, R – возбуждения желудочков, T – расслабления желудочков. Также используются специальные обозначения для сегментов (промежутков между соседними зубцами) и интервалов (участков графика, включающих сегменты и зубцы) например, PQ, QRST.

Соответствие стадий сокращения сердца и некоторых элементов кардиограмм:

• P – сокращение предсердий;
• PQ – горизонтальная линия, переход разряда от предсердий через атриовентрикулярный узел на желудочки. Зубец Q может отсутствовать в норме;
• QRS – желудочковый комплекс, наиболее часто использующийся в диагностике элемент ;
• R – возбуждение желудочков;
• S – расслабление миокарда;
• T – расслабление желудочков;
• ST – горизонтальная линия, восстановление миокарда;
• U – может отсутствовать в норме. Причины появления зубца однозначно не выяснены, однако зубец имеет ценность для диагностики некоторых заболеваний.

Ниже приведены некоторые отклонения от нормы на ЭКГ и их возможные объяснения. Эта информация, разумеется, не отменяет того факта, что целесообразнее доверить расшифровку профессионалу-кардиологу, который лучше знает все нюансы отклонений от норм и связанных с ним патологий.

Основные отклонения от нормы и диагноз

Описание	Диагноз
Расстояние между зубцами R неодинаково	мерцательная аритмия, сердечная блокада, слабость синусного узла, экстрасистолия
Зубец P слишком высокий (более 5 мм), слишком широкий (более 5 мм), состоит их двух половин	утолщение предсердий
Зубец P отсутствует на всех отведениях, кроме V1	ритм исходит не из синусного узла
Интервал PQ удлинен	атриовентрикулярная блокада
Расширение QRS	гипертрофия желудочков, блокада ножек пучка Гиса
Нет промежутков между QRS	пароксизмальная тахикардия, фибрилляция желудочков
QRS в виде флажка	инфаркт
Глубокий и широкий Q	инфаркт
Широкий R (более 15 мм) в отведениях I,V5,V6	гипертрофия левого желудочка, блокада ножек пучка Гиса
Глубокий S в III, V1,V2	гипертрофия левого желудочка
S-T выше или ниже изолинии более чем на 2 мм	ишемия или инфаркт
Высокий, двугорбый, остроконечный T	перегрузка сердца, ишемия
Т сливающийся с R	острый инфаркт

Таблица параметров кардиограммы у взрослых

Показатель	Значение,c
QRS	0,06-0,1
P	0,07-0,11
Q	0,07-0,11
T	0,12-0,28
PQ	0,12-0,2

Норма длительности элементов кардиограммы у детей

{SOURCE}

Зубец q – предвестник опасности

Немного о физиологическом проявлении инфаркта миокарда. Поскольку артерия обладает внушительным размером, в момент колоссального давления на стенки крупного сосуда расположенные там атеросклеротические бляшки покидают свое прежнее место обитания и начинают «выпячиваться» во внутреннюю часть артерии: постепенно образуется просвет, значительно затрудняющий ток крови.

Полная АВ блокада на ЭКГ

Так, со временем определенные участки начинают страдать от нехватки кислорода, который переносился в отдаленные части тела эритроцитами крови, и происходит процесс омертвления клеток.

Начальная стадия (ишемия) обратима, поскольку тотальных нарушений пока нет, но при этому же видны сбои в работе сердца. А с каждым последующим днем игнорирование настораживающих симптомов уничтожает и без того малый шанс на полную реабилитацию. В конце осуществляется рубцевание ткани – необратимый процесс.

Теперь вернемся к зубцу q: если на кардиограмме виден чрезмерно углубленный q, это значит, что некроз уже захватывает «двигатель» организма. Зазубренный длинный сегмент, устремляющийся вниз, является очень тревожным признаком. В подобном случае можно наблюдать явно выраженный q, по сравнению с которым положительный зубец R отсутствует.

Так как при редких обстоятельствах q может принимать грозный вид по иной причине, необходимо изучить и промежуток ST, следующий за комплексом QRS: его подозрительное видоизменение скорее всего уже станет гарантом появления ИМ.

Участок сердечной мышцы, пораженный некрозом, имеет обыкновение распространяться, «пожирая»здоровые клетки

К тому же, если пациент столкнулся с соответствующими симптомами, диагноз утверждается точно:

• сжимающая, сдавливающая боль, ощущающаяся за грудной клеткой на протяжении 15-25 минут;
• боль, возникшая в брюшной полости;
• тошнота, одышка при физической активности;
• гипергидроз (обильный процесс потоотделения);
• внезапный приступ аритмии, потеря сознания (кратковременная);
• сильная слабость;
• неожиданно понизившееся артериальное давление.

Нормальные и патологические зубцы Q

Часто необходимо решить, являются ли зубцы Q нормальными или патологическими.

Не все зубцы Q, свидетельствуют об инфаркте миокарда. Например, зубец Q в норме регистрируют в отведении aVR. Кроме того, небольшие перегородочные зубцы q видны в левых грудных отведениях (V₄-V₆), а также в одном или в нескольких из следующих отведений (I, II, III, aVL, aVF). Вспомните значение этих перегородочных зубцов q (см. раздел «Нормальная кардиограмма»). Деполяризация межжелудочковой перегородки происходит слева направо. В левых грудных отведениях распространение электрического тока вправо отражается на электрокардиограмме как небольшой отрицательный зубец q (часть комплекса qR, где зубец R – распространение электрического тока влево к данному отведению). При горизонтальном положении ЭОС комплексы qR видны в отведениях I и aVL. При вертикальном положении ЭОС комплексы qR регистрируют в отведениях II, III и aVF.

Нормальные перегородочные зубцы q важно отличать от патологических при инфаркте миокарда. Нормальные зубцы q узкие, небольшой амплитуды

Как правило, их продолжительность – менее 0,04 с.

Зубец Q считают патологическим, если его продолжительность составляет не менее 0,04 с в I отведении, трёх отведениях нижней стенки (II, III, aVF) или в отведениях V3-V6.

Что означает продолжительность зубца Q не менее 0,04 с в отведениях V₁ и V₂? Выраженный комплекс QS может быть вариантом нормы в отведении V₁, реже – в отведениях V₁ и V₂. Однако иногда комплекс QS в этом отведении – единственный признак переднеперегородочного инфаркта миокарда. Патологический комплекс QS при инфаркте миокарда иногда имеет зазубрину в нисходящей части или неясную форму вместо резких подъёма и спуска ( см. рис. 8-9 ). Другие признаки нормальных и патологических зубцов Q на сайте не рассматриваются.

Что означает широкий зубец Q в отведении aVL или зубец Q в отведении III и aVF? Эти зубцы могут быть в норме.

Основные правила, позволяющие различать нормальные и патологические зубцы Q в этих отведениях:

• Инфаркт миокарда нижней стенки левого желудочка диагностируют, если патологические зубцы Q видны в отведениях II, III, aVF. Если зубцы Q. выражены только в отведениях III и aVF, вероятность инфаркта миокарда возрастает при наличии патологических изменений комплекса ST-T во всех трёх нижних отведениях.
• Инфаркт миокарда передней стенки нельзя диагностировать только по отведению aVL. Необходимо найти патологические зубцы Q изменения комплекса ST-Тв других передних отведениях (I, V₁-V₆).

Кроме того, не все зубцы Q патологические, не все патологигеские зубцы Q – результат инфаркта миокарда.

Например, замедление нарастания зубца R в грудных отведениях, иногда с комплексами QS в отведениях V₁-V₃, возможно при блокаде ЛНПГ, гипертрофии ЛЖ, хронических заболеваниях лёгких при отсутствии инфаркта миокарда. Выраженные зубцы Q, не связанные с инфарктом миокарда, – часто типичный ЭКГ-признак гипертрофической кардиомиопатии (рис. 8-17).

Значение зубцов: подробное рассмотрение

При анализе кардиограммы стоит смотреть не только на интервалы и присутствие того или иного зубца, но и на их высоту, продолжительность. Нормальная амплитуда позволяет говорить о корректном функционировании органа, тогда как нарушение в большую или меньшую сторону – прямой сигнал о неполадках.

Зубцы на ЭКГ в норме:

1. P. Ширина не больше 0,11 с., высота зависит от возраста, но в среднем не более 2 мм. Отклонение от данных значений сигнализирует о гипертрофии предсердий.
2. Q. Ширина не более 0,04 с., высота не более 25% от зубца R. Углубление зубца отмечается при инфаркте миокарда или при выраженном ожирении.
3. R. Норма определяется по отведениям ЭКГ V5 и V6, где высота не должна быть более 2,6 мВ. При переходе с V5 на V6 амплитуда должна повышаться.
4. S. Особых норм нет, так как глубина зависит от многих факторов, вроде положения тела, возраста пациента и прочего. Тем не менее, слишком глубокий зубец – явный сигнал гипертрофии желудочков.
5. Т. Амплитуда не менее 1/7 от зубца R.

Иногда после зубца Т появляется волна U, но она не имеет никаких норм и редко учитывается при составлении диагноза.

Вариант нормы сегмента

Интервалы и сегменты: что нужно знать

Наравне с зубцами учитываются и промежутки между ними. Если на ЭКГ интервал или комплекс отклоняется от нормы – это явный сигнал к проведению дополнительных обследований.

Комплексы и интервалы на ЭКГ в норме должны быть такими:

• QRS – комплекс QRS должен быть не больше 0,07-0,11 с., расширение комплекса считается патологией.
• PQ – интервал по длительности около 0,12 мс., но не более 0,21 с.
• QT – интервал, чья ширина зависит от частоты сердечных сокращений.
• ST-сегмент – располагается прямо на изоэлектрической линии.

Стоит помнить, что удлинение интервала PQ провоцируют АВ-блокады.

Варианты желудочкового комплекса

Правильная оценка кардиограммы помогает поставить максимально точный диагноз, поэтому нужно обязательно показать результаты врачу-кардиологу. Только он правильно истолкует значение всех зубцов и интервалов. Человеку без должного образования сложно правильно оценить полученные данные.

Чтение ЭКГ: описание

Для записи электрической активности сердца электроды крепятся на грудь, руки и ноги. Такое расположение фиксирует распространение электрических импульсов по телу. Именно эти разряды и их пути следования являются сердечными отведениями. Грудные отведения начинаются с буквы V и имеют нумерацию от 1 до 6. На ЭКГ в норме представлены шесть стандартных отведений:

• I – первое;
• II – второе;
• III – третье;
• AVL – аналог I;
• AVF – аналог III;
• AVR – зеркальное отображение.

Чтобы получить интересующую информацию, нужно замерить некоторые интервалы и сегменты на имеющейся ЭКГ. Алгоритм изучения кардиограммы следующий:

1. На I, II или III отведении нужно выбрать самый высокий зубец R и измерить расстояние между двумя последующими зубцами (фактически, два промежутка R-R-R). Полученное число в миллиметрах разделить на два. Если под рукой нет линейки, то сторона большой клетки на бумаге равна 5 мм (1 секунда), а клеток внутри неё – по 1 мм (0,02 секунды).
2. Регулярность сердечного ритма определяется по промежуткам между зубцами R.
3. Сделать замеры каждого зубца и интервала, сравнить их с нормами (в данной статье они описаны выше).

Чтобы подсчитать ЧСС, используют формулы:

1. Для 25 мм/с: 60/(интервал R-R × 0,04), где интервал указан в мм или же 300/(среднее количества клеточек на интервале R-R).
2. Для 50 мм/с: 60/(интервал R-R × 0,02), где интервал указан в мм или же 600/(среднее количества клеточек на интервале R-R).

Установка электродов на тело

Важно помнить, что даже если на ЭКГ и интервалы, и зубцы кажутся нормальными, все равно нужно отнести результаты кардиологу. Опытный врач заметит первые признаки зарождающихся неполадок и вовремя отправит пациента на дообследование

В целом ЭКГ – это информативное исследование, которое способно внести ясность в текущее состояние больного. Несмотря на простоту расшифровки и существующие нормы, консультация кардиолога обязательна. Многие погрешности в кардиограмме провоцируются другими заболеваниями, психологическим состоянием или возрастом. Чтобы избежать ошибочных выводов и неправильного лечения, диагноз и курс лечения должен назначать исключительно профильный врач.

Самостоятельный анализ ЭКГ допустим для нетерпеливых людей или тех, кто интересуется динамикой своего состояния. Понимание отображенного на ленте позволяет достигнуть некоторого психологического комфорта.

Какие показатели говорят о болезненных изменениях в работе сердца?

Чтобы установить диагноз, врач должен увидеть на ЭКГ целый ряд изменений:

• глубина зубца q должна превышать определенный процент амплитуды сегмента QRS;
• в отведении V5, V6 он увеличен более чем на 15%;
• в отведении aVL – на 50% и I – на 10%, при этом этот процесс происходит одновременно;
• в отведении aVF – на 25%;
• если диагностируется блокада ПНПГ в отведениях V1, V2, то данного зубца может вовсе не быть;
• если развивается инфаркт переднеперегородочной области, то зубец R на сегменте V1 может оставаться только из-за продолжения возбуждения правого желудочка.

Для уточнения диагноза врач-кардиолог должен внимательно оценить особенности комплекса QS, если пациент имеет гипертрофию левого желудочка. Если данные сомнительны, то есть возможность применить запись ЭКГ с учетом двойного усиления.

С другой стороны, комплекс QS не будет играть никакой роли на следующих сегментах ЭКГ: aVR, III (если нет изменений в отведениях II и aVF), V1.

Основные элементы ЭКГ

Биопотенциалы сердца регистрируют благодаря фиксации электродов электрокардиографа на верхних и нижних конечностях, а также на грудной клетке слева. Таким образом, получается собрать все направления электрогенеза в человеческом теле. Регистрирующие электроды располагают на разных частях тела и именно это сказывается на отведениях. Они бывают стандартными, однополюсными и грудными.

Расшифровка ЭКГ у взрослых основана на изучении всех положительных и отрицательных пиков кардиограммы, их продолжительности, смежности и других параметров. В процессе анализируют такие основные элементы ЭКГ:

• ответ сердца на сокращения в виде пиков (зубцы);
• изолинии между двумя соседними зубцами (сегменты);
• комплекс зубцов+сегмент (интервалы).

После прохождения электрического импульса по проводящей системе сердца, на кардиограмме отображаются подъемы и спады кривой линии, которые обозначают заглавными буквами латинского алфавита — P, Q, R, S и T. Зубец Р возникает при возбуждении предсердий, комплекс QRS характеризует возбуждение желудочков миокарда, зубец Т указывает на процесс угасания возбуждения и восстановления исходного состояния.

Интервал на электрокардиограмме измеряется в секундах. Он указывает на прохождение импульса по определенным отделам сердца

В диагностических целях особое внимание уделяют интервалу PQ (характеризует время проведения возбуждения до желудочков) и QT (не имеет постоянных значений и зависит от ЧСС)

Сегментом ЭКГ называют отрезок изолинии, расположенный между двумя соседними пиками. В постановке диагноза информативными оказываются сегменты PQ (время от момента окончания зубца Р до начала зубца Q) и ST (в норме располагается на изоэлектрической линии или незначительно отклоняется от нее). В заключении врача также могут встречаться не только прописные, но и строчные буквы латинского алфавита. Они также предназначены для обозначения основных элементов, но только в случае, когда пик не превышает в длину 5 мм.

Если запись ЭКГ ведется со скоростью 50 мм/сек, то каждая маленькая клеточка (1 мм) на ленте равняется 0,02 секундам.

Для получения более точной информации о состоянии миокарда могут использоваться дополнительные отведения по Нэбу

Зубцы комплекса QRS

Поскольку миокард желудочков массивнее миокарда предсердий и имеет не только стенки, но и массивную межжелудочковую перегородку, то распространение возбуждения в нем характеризуется появлением сложного комплекса QRS на ЭКГ. Как правильно выделить в нем зубцы?

Прежде всего оценивают амплитуду (размеры) отдельных зубцов комплекса QRS. Если амплитуда превышает 5 мм, зубец обозначают заглавной (большой) буквой Q, R или S; если же амплитуда меньше 5 мм, то строчной (маленькой): q, r или s.

Зубцом R (r) называют любой положительный (направленный вверх) зубец, который входит в комплекс QRS. Если зубцов несколько, последующие зубцы обозначают штрихами: R, R’, R» и т. д. Отрицательный (направленный вниз) зубец комплекса QRS, находящийся перед зубцом R, обозначается как Q (q), а после — как S (s). Если же в комплексе QRS совсем нет положительных зубцов, то желудочковый комплекс обозначают как QS.

Варианты комплекса QRS.

В норме зубец Q отражает деполяризацию межжелудочковой перегородки, зубец R — основной массы миокарда желудочков, зубец S — базальных (т.е. возле предсердий) отделов межжелудочковой перегородки. Зубец RV1, V2 отражает возбуждение межжелудочковой перегородки, а RV4, V5, V6 — возбуждение мышцы левого и правого желудочков

Омертвение участков миокарда (например, при инфаркте миокарде) вызывает расширение и углубление зубца Q, поэтому на этот зубец всегда обращают пристальное внимание

Зубец q в 3 отведении на экг

Следует указать на то, что для начинающих врачей легче и менее ответственно применять Миннесотский код (12 отведений), Вашингтонский код (3 ортогональных отведения) или другие системы подсчета очков для диагностики аномального зубца Q. С их помощью чувствительность и специфичность обычной ЭКГ в диагностике инфаркта возрастают. Эти методики удобны для проведения эпидемиологических исследований, когда анализу подвергаются многочисленные ЭКГ, которые представляют собой единственный источник информации. В таких обстоятельствах рекомендуется применять стандартизированную методику оценки ЭКГ. Однако в повседневной работе и вкупе с другими данными о больном предпочтительнее проводить клиническую оценку ЭКГ, описанную в данном руководстве.В отведении I и II зубец Q обычно аномальный, если его ширина >0,04 с, а глубина >2 мм или отношение QR>25%. Если зубец R невысокий, то менее глубокие зубцы Q могут быть аномальными. Чем меньше зубец R и чем более выражен зубец S в комплексе QRS, тем вероятнее патология.В отведении III зубец Q считается аномальным, если: а) он широкий (>0,04 с) и имеет место аномальный зубец q в отведении II и aVF. В декстраротированном и горизонтально расположенном сердце может наблюдаться глубокий зубец Q без инфаркта. Однако широкий, глубже 6 мм зубец Q в отведении III часто бывает признаком нарушения; б) если комплекс QS преобразуется в Qr при вдохе. Если комплекс QS преобразуется в rS при вдохе. то исследуемый комплекс QS обычно нормальный, хотя может встречаться у больных с ранее перенесенным инфарктом (см. ниже).В отведении aVR нормальным считается наличие зубца QS или Qr, включая зубец Q длительностью >0,04 с. Существование исходного зубца г более 1 мм является, по всей видимости, аномалией. В чтом случае необходимо исключить инфаркт задней стенки или гипертрофию межжелудочковой перегородки.

В отведении aVL зубец Q считается аномальным, если его ширина >0,04 с. Зубец Q также говорит о патологии, если в отведении aVL его глубина 1-2 мм, н лом случае зубец Q обычно составляет >25% следующего за ним зубца R. Иногда более глубокие, но неширокие зубцы q, за которыми следует небольшой зубец r, и отрицательные или сглаженные зубцы Р и Т могут наблюдаться у здоровых лиц, особенно при вертикально расположенном сердце.В отведении aVF зубец Q считается аномальным, если его ширина >0,04 с, а глубина >2 мм. Обычно в норме зубец Q не превышает 25% высоты зубца R, но если последующий зубец имеет низкий вольтаж, то соотношение Q/R не имеет значения для диагностики. В этом случае зубцы Q с меньшей амплитудой могут быть признаками заболевания, особенно если имеется конфигурация qrS. У некоторых здоровых лиц регистрируются зубцы Q>0,04 с, которые исчезают в положении стоя или сидя. Иногда конфигурация QS преобразуется в rS во время дыхания, что является, вероятно, нормальной реакцией, хотя имеются и исключения: трансформация в Qr скорее всего говорит о патологии.Прекардиальные отведения: в отведениях с высоким зубцом R (левые прекардиальные отведения) в норме зубец Q обычно S). При регистрации в правых прекардиальных отведениях зубцов q следует думать о возможности патологических изменений.

Нормальная ЭКГ

103. ЗУБЕЦ Q НА ЭКГ ЗДОРОВОГО ЧЕЛОВЕКА ОТРАЖАЕТ1) возбуждение межпредсердной перегородки2) возбуждение основания правого желудочка3) возбуждение левой половины межжелудочковой4) время активации левого желудочка5) электрическую систолу желудочковНА НОРМАЛЬНОЙ ЭКГ ЗУБЦЫ Q НЕ ЯВЛЯЮТСЯПАТОЛОГИЕЙ В ОТВЕДЕНИЯХ105. НА НОРМАЛЬНОЙ ЭКГ ЗУБЦЫ Q ДАЖЕ МАЛОЙАМПЛИТУДЫ ЯВЛЯЮТСЯ ПАТОЛОГИЕЙ В ОТВЕДЕНИЯХ106. ПРИЗНАК РАСПОЛОЖЕНИЯ СЕРДЦА ВЕРХУШКОЙ ВПЕРЕД1) отклонение электрической оси влево2) отклонение электрической оси вправо3) блокада левой передней ветви4) блокада левой задней ветви5) электрическая ось типа QI-QII-QIII107. ОТСУТСТВИЕ СИНУСОВОГО РИТМА НА ЭКГ ВОЗМОЖНО1) наличии зубцов Р перед каждым желудочковым2) положительных Р в I и II отведениях3) отсутствии зубцов Р4) отрицательных Р в отведении aVR5) если интервал PQ постоянный108. СЕГМЕНТ ST ЭЛЕКТРОКАРДИОГРАММЫ ОТРАЖАЕТ1) проведение импульса от правого предсердия к2) проведение импульса по межжелудочковой3) реполяризацию желудочков4) правильный ответ 1 и 25) ничего из перечисленного1) осуществляет задержку проведения импульса изпредсердий к желудочкам2) является центром автоматизма 2-го порядка3) является центром автоматизма 3-го порядка4) правильно 1 и 25) правильного ответа нет110. ИНТЕРВАЛ QT ВКЛЮЧАЕТ4) правильно 1 и 25) правильно 1, 2, 3111. НАИБОЛЬШЕЙ АВТОМАТИЧЕСКОЙ АКТИВНОСТЬЮ В

Амплитуда зубца q в стандартных отведениях в норме составляет

• Нормальная ЭКГ состоит в основном из зубцов Р, Q, R, S и T

• Между отдельными зубцами располагаются сегменты PQ, ST и QT, которые имеют важное клиническое значение. • Зубец R всегда положительный, а зубцы Q и S всегда отрицательные

Зубцы Р и Т в норме положительные. • Распространение возбуждения в желудочке на ЭКГ соответствует комплексу QRS. • Когда говорят о восстановлении возбудимости миокарда, имеют в виду сегмент ST и зубец Т.

Нормальная ЭКГ

обычно состоит из зубцов Р, Q, R, S, Т и иногда U. Эти обозначения ввел Эйнтховен, основатель электрокардиографии. Он выбрал эти буквенные обозначения произвольно из середины алфавита. Зубцы Q, R, S вместе образуют комплекс QRS. Однако в зависимости от отведения, в котором регистрируется ЭКГ, зубцы Q, R или S могут отсутствовать. Различают также интервалы PQ и QT и сегменты PQ и ST, соединяющие отдельные зубцы и имеющие определенное значение.

Одна и та же часть кривой ЭКГ

может называться по-разному, например предсердный зубец может называться зубцом или волной Р. Можно Q, R и S называть зубцом Q, зубцом R и зубцом S, а Р, Т и U волной Р, волной Т и волной U. В данной книге для удобства Р, Q, R, S и Т, за исключением U, мы будем называть зубцами.

Положительные зубцы

располагаются выше изоэлектрической линии (нулевой линии), а отрицательные — ниже изоэлектрической линии. Положительными являются зубцы Р, Т и волна U. Эти три зубца в норме положительные, но при патологии они могут быть и отрицательными.

Причины отрицательного Т-зубца

Если при отрицательном значении зубца Т в процесс вовлечены дополнительные факторы – это самостоятельное заболевание сердца. Когда же сопутствующие проявления на ЭКГ отсутствуют, отрицательное отображение Т может быть обусловлено следующими факторами:

• легочные патологии (затрудненное дыхание);
• сбои в работе гормональной системы (уровень гормонов выше или ниже нормы);
• нарушение мозгового кровообращения;
• передозировка антидепрессантов, сердечных препаратов и лекарств;
• симптоматический комплекс нарушений части нервной системы (ВСД);
• дисфункция сердечной мышцы, не связанная с ишемической болезнью (кардиомиопатия);
• воспаление сердечной сумки (перикардит);
• воспалительный процесс во внутренней оболочке сердца (эндокардит);
• поражения митрального клапана;
• расширение правых отделов сердца в результате гипертонии (легочное сердце).

Объективные данные ЭКГ относительно изменений зубца Т можно получить посредством сопоставления кардиограммы, снятой в состоянии покоя и ЭКГ в динамике, а так же результатами лабораторных исследований.

Поскольку анормальное отображение Т-зубца может означать ИБС (ишемию), не следует пренебрегать регулярной электрокардиографией. Регулярное посещение врача-кардиолога и процедура ЭКГ помогут выявить патологию на начальной стадии, что значительно упростит процесс лечения.

Основные составляющие кардиограммы

Прежде чем приступить к основной части повествования, необходимо потратить некоторую часть времени на пояснение определенных аспектов, понимание которых позволит дать объективную оценку изученным данным.

Обратите внимание на изображенную сетку 2-х типов ячеек: малых и больших (5ˣ5). Одна горизонтальная сторона маленькой клетки соответствует 1 мм или иначе 0,04 секунды (время), а вертикальная – 1 мВ (напряжение в микровольтах)

Следовательно, крупная ячейка будет равна 5 малым клеткам или 0,2 секунды. Рассматриваемый параметр может указать на нарушение работы сердца, являясь одним из важных элементов кардиограммы, но об этом чуть позже.

Зубцы представляют собой участки, которые располагаются либо выше, либо ниже средней линии (нулевой или изоэлектрической). При этом возвышающиеся сегменты называются положительными, а противоположные им – отрицательными.

Особенности электрокардиограммы

В медицине выделяется 5 основных зубца, обладающих собственными обозначениями в виде латинских букв:

• P (норма: положительный) указывает на время, в момент которого происходит сердцебиение, в идеале должен быть равен периоду 0,12-2 секунды. Вспоминаем об изученном ранее сетчатом строении электрокардиограммы. Проще осуществлять расчеты при выделении начала и конца сегмента P вертикальными черточками.
• Q (норма: отрицательный) определяет состояние перегородки между желудочками, свидетельствует об инфаркте миокарда.
• R (норма: положительный) находится, как правило, выше остальных зубцов, представляя собой наиболее высокий пик. Отражает изменения в области миокарда желудочков.
• S (норма: отрицательный) располагается, как и Q, у подножия пика R и указывает на завершение процессов, осуществляющихся в желудочках.
• T (норма: положительный) представляет собой восстановление потенциала сердечной мышцы. Находится обычно выше изоэлектрической (нулевой) линии.

Нельзя судить о состоянии «двигателя» организма лишь по одному зубцу: вкупе эти элементы позволят воссоздать более детальную картину, отражающую состояние мышцы.

Но особое внимание будет уделяться «пику и его подножиям» – Q, R и S, которые образуют так называемый комплекс QRS, составленный из букв-обозначений. Интервал, в котором располагается QRS у здорового человека, длится до 0,11-0,12 секунды.В редких случаях наблюдается хронологическое удлинение, указывающее на патологию пучка Гиса или нарушение проводимости
